Вакуумные подъемные переместительные  устройства широко используются в производственных процессах для перегрузки, переноса и растарки   почти всех типов упаковки  — коробок, мешков, бочек и прочего. В данной статье приведем описание конструкции  подъемных механизмов, которые называются вакуумными подъемниками.

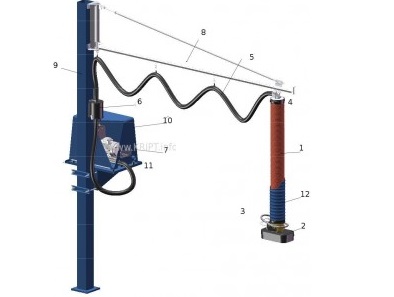

Вакуумные подъемники  TAWI AB, запасные и составные части

1. Подъемный модуль VacuEasylift

Модуль представляет собой гофрированную вакуумную подъемную трубу, в его верхней части находится поворотный шарнир, обеспечивающий свободное вращение вакуумного подъемника с грузом, и запорный клапан, предотвращающий неконтролируемое падение груза при отключении электричества. Нижняя часть подъемника оснащена корпусом с системой клапанов и рукояткой управления.

2. Вакуумный присос (присоска, захват).

Для определенного типа груза подбирается вакуумный присос. Работоспособность подъемника зависит от правильного  выбора присоса. Сегодняшний ассортимент  вакуумных присосов может покрыть не более 60% все запросов  по подъему грузов.

Компания ТАВИ индивидуально подходит к запросу каждого клиента. Для каждого конкретного случая проектируется присос, что позволяет расширить сферу использования подъемников-манипуляторов.

3.Рукоятка подъёмного устройства.

В стандартной комплектации предусмотрены следующие типы рукояток управления:

— фиксированная рукоятка дает возможность оператору располагаться вблизи поднимаемого груза;

— гибкая рукоятка применяется для удобства работы при подъеме крупногабаритных грузов – ДСП, листов металла, а также для манипулирования грузами на высоте выше роста человека. Рукоятка состоит из двух частей длиной от 300 до 800 мм. В стандартном исполнении максимальная длина рукоятки составляет 1600 мм, то есть длина каждой – 800 мм.

4.Верхний поворотный шарнир.

Это клапан аварийного пускания, обеспечивающий вращение  подъемной трубы с подвешенным грузом. Угол вращения составляет 360 градусов. Стандартная  функция обеспечивает оператору полную свободу движения при манипулировании грузом.

5.Воздухопровод.

Гибкий армированный шланг, соединяющий  подъемную модель подъемника с вакуумным насосом. Воздухопровод может иметь длину до 60 метров.

6.Фильтр воздушный.

Эта фильтр-вставка в металлическом кожухе, предохраняющая вакуумный насос от загрязнения проточным воздухом.

7. Электрический вакуумный насос-воздуходувка.

Мощность двигателя 1,2-5,0 кВт, расход воздуха 150-230 м³/ч.  Насос необходимо периодически проверять, очищать или менять картридж фильтра.

8. Ручной консольный кран.

Длина крана – 2-6 м, грузоподъемность до 125 кг, радиус поворота 270 градусов. Потолочные крановые системы TAWI AB Lyftman используются для обеспечения большей площади рабочей зоны.

9. Опорная колонна консольного крана.

Для крепления консольного крана к стене и другим конструктивным элементам здания.

10. Кожух вакуумного насоса для поглощения шума.

11. Защитный текстильный чехол гофрированной трубы подъёмника.
