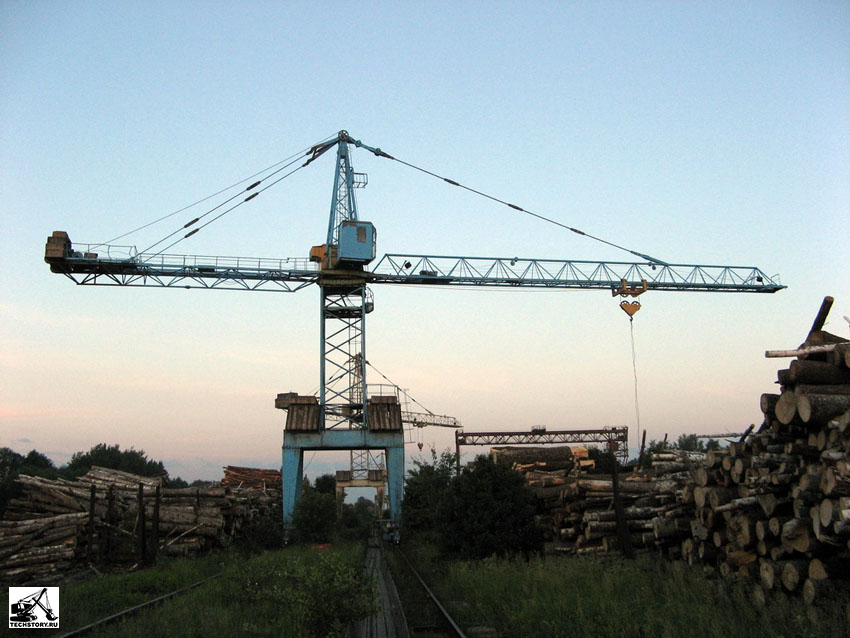

Портальный  кран башенного типа  КБ-572 используется для штабелевочных и погрузочно-разгрузочных работ на лесоперевалочных базах и лесных складах, домостроительных комбинатах и других.  Эта модель крана на рельсовом ходу, самоходная, полноповоротная. Также ее можно использовать в виде строительного крана. Подъемное устройство может быть дополнительно оснащено магнитным захватом или грейфером.  Данная модель принадлежит к кранам 5-й размерной группы. Такие краны были специально разработаны для того, чтобы перемещать лесные грузы. Все модификации кранов, как базового исполнения, так и последующие модели (А» и «Б») производились на НКЗ. Сейчас выпускается   модификация КБ-572Б.

Конструктивные особенности

В состав башенного крана входят: ходовые тележки – 4 шт.; башня (с оголовком); портал; рабочая стрела, противовесная консоль; опорно-поворотное устройство,   грузовая тележка; а также рабочие механизмы (передвижения и поворота грузовой тележки) и кабина управления.

Башня

Решетчатая, 4-гранная конструкция выполнена в виде фермы. Башня крана изготавливается из труб, соединенных раскосами, а также диагональными и поперечными  связями. В верхней части башни находятся фланцы с поворотной частью крана, а в нижней части – фланцы для соединения с порталом.

Портал

П-образный портал открыт для передвижения груженых ширококолейных железнодорожных составов.  Конструкция портала это сварная открытая  рама, опирающаяся на 4 опорные стойки, изготовленные в виде пирамидальных сварных  конструкций коробчатого сечения. С помощью фланцев на болтах стойки соединяются  с рамой.  Для соединения боковых стоек между собой используются продольные балки. Втулки для шкворней ходовых тележек устанавливаются  по бокам продольных балок. Подкрановые рельсы с ходовыми тележками устанавливаются на одном уровне с железнодорожными путями. При сборке портала для его крепления проушины привариваются    сверху к продольным балкам. Для крепления башни фланцы  устанавливаются на верхней части рамы, а с помощью бетонных грузов, расположенным по обе стороны, кран приобретает устойчивость.

Рабочая стрела и противовесная консоль

Стрела и противовесная консоль прикрепляются к поворотному оголовку благодаря шарнирным жестким  расчалам (с противоположных сторон): для крепления стрелы используется один расчал, а для крепления консоли – два расчала. Балочная стрела представляет собой решетчатую секционную ферму треугольного сечения. В рабочем положении стрела  располагается горизонтально, и без нагрузки  перемещается  в    вертикальном направлении. Вылет стрелы может меняться от 3 до 35 м, перемещаясь по нижним поясам грузовой тележки.  В зависимости от условий эксплуатации крана меняется длина стрелы.

Противовесная консоль это ферма треугольного сечения,  решетчатой конструкции, состоящей из двух секций, для соединения которых используются болтовые фланцы. Два верхних пояса консоли состоят из неравнобоких уголков, к ним привариваются поперечины. Нижний пояс консоли, связи и раскосы изготавливаются  из труб. Также на консоли есть настил с ограждением и находятся грузовая лебедка и противовесная плита.
